Griffwelt Ferrara Flat Round – Türgriff mit 3 mm Magnet-Flachrosette

Der Griffwelt Ferrara Flat Round ist eine hochwertige Türdrückergarnitur mit ultraflacher 3 mm Flachrosette und integrierter Magnetunterkonstruktion. Die Konstruktion ermöglicht eine verdeckte Befestigung ohne sichtbare Schrauben bei gleichzeitig stabiler, durchgehender Verschraubung.

Erhältlich in:

• Edelstahl matt (gebürstet)

• Schwarz RAL 9005 (pulverbeschichtet)

Geeignet für moderne Wohnräume, Renovierungen und Objektbereiche im Innenbereich.

Konstruktion & Technik

• 2-teilige Flachrosette (Deckrosette + Magnetunterkonstruktion)

• Magnetunterkonstruktion mit integrierten Stütznocken

• Integrierte Hochhaltefeder gegen Durchhängen

• Fixierung über untenliegende Madenschraube

• Durchgehende Verschraubung

• Sichtfläche ohne Schraubbild

• Bauhöhe sichtbare Rosette: 3 mm

Technische Daten

• Vierkant: 8 mm Hohlstift

• Türstärke: 38–42 mm

• Rosettenhöhe: 3 mm

• Norm: EN 1906:2012

• Gebrauchskategorie: 3

• Einsatzbereich: Innenbereich

Bohrbild & Normmaße

Die Garnitur entspricht den gängigen deutschen Normmaßen für Innentüren:

• Lochabstand BB / PZ: 80 mm

• Lochabstand WC: 78 mm

• Horizontaler Befestigungsabstand: 38 mm

• Empfohlener Bohrdurchmesser: 7 mm

• Vierkantaufnahme: 8 mm

Eine passende Bohrschablone erleichtert die präzise Montage bei Neubauten oder Türumbauten.

Varianten

Erhältlich als:

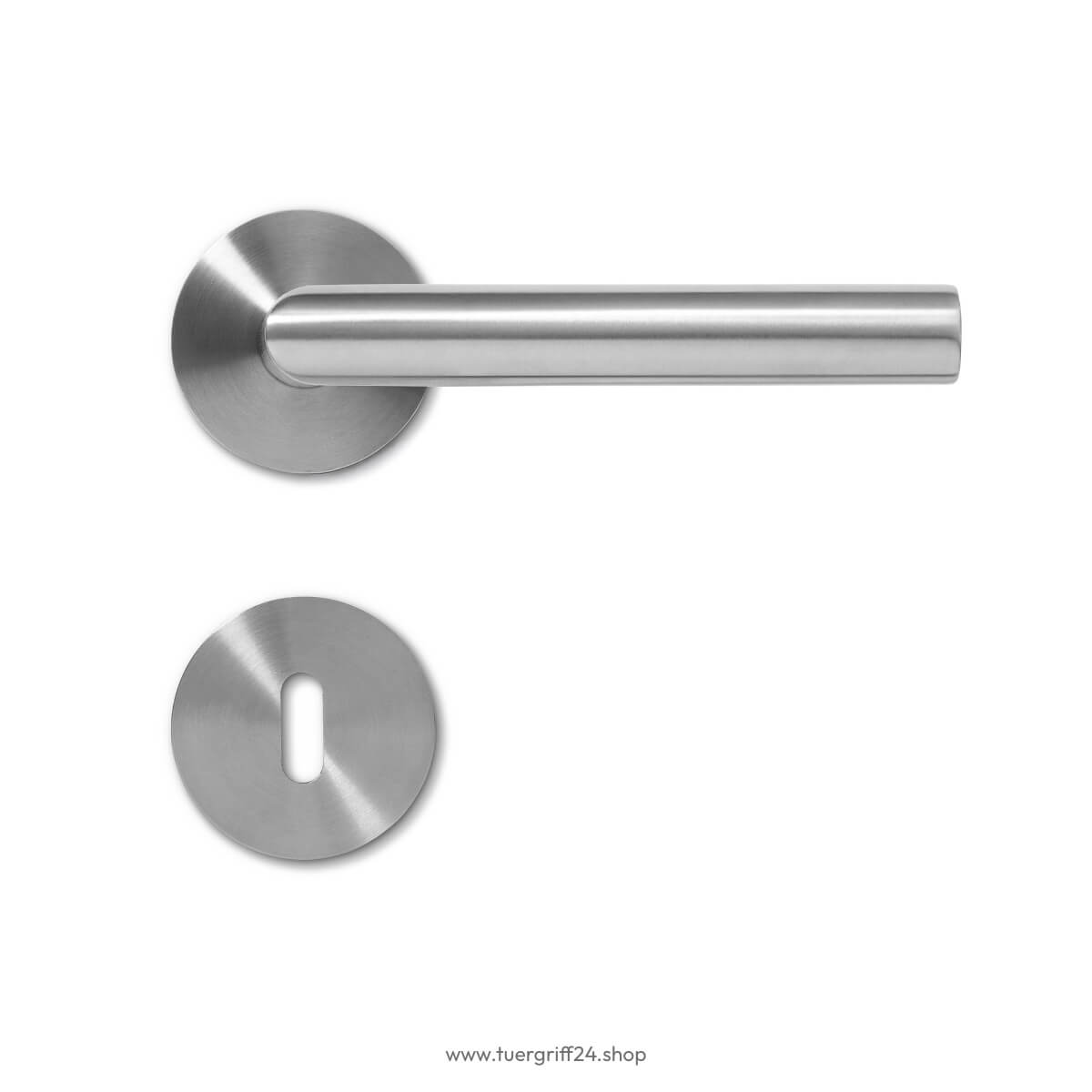

• BB (Buntbart)

• PZ (Profilzylinder)

• WC (Bad/WC)

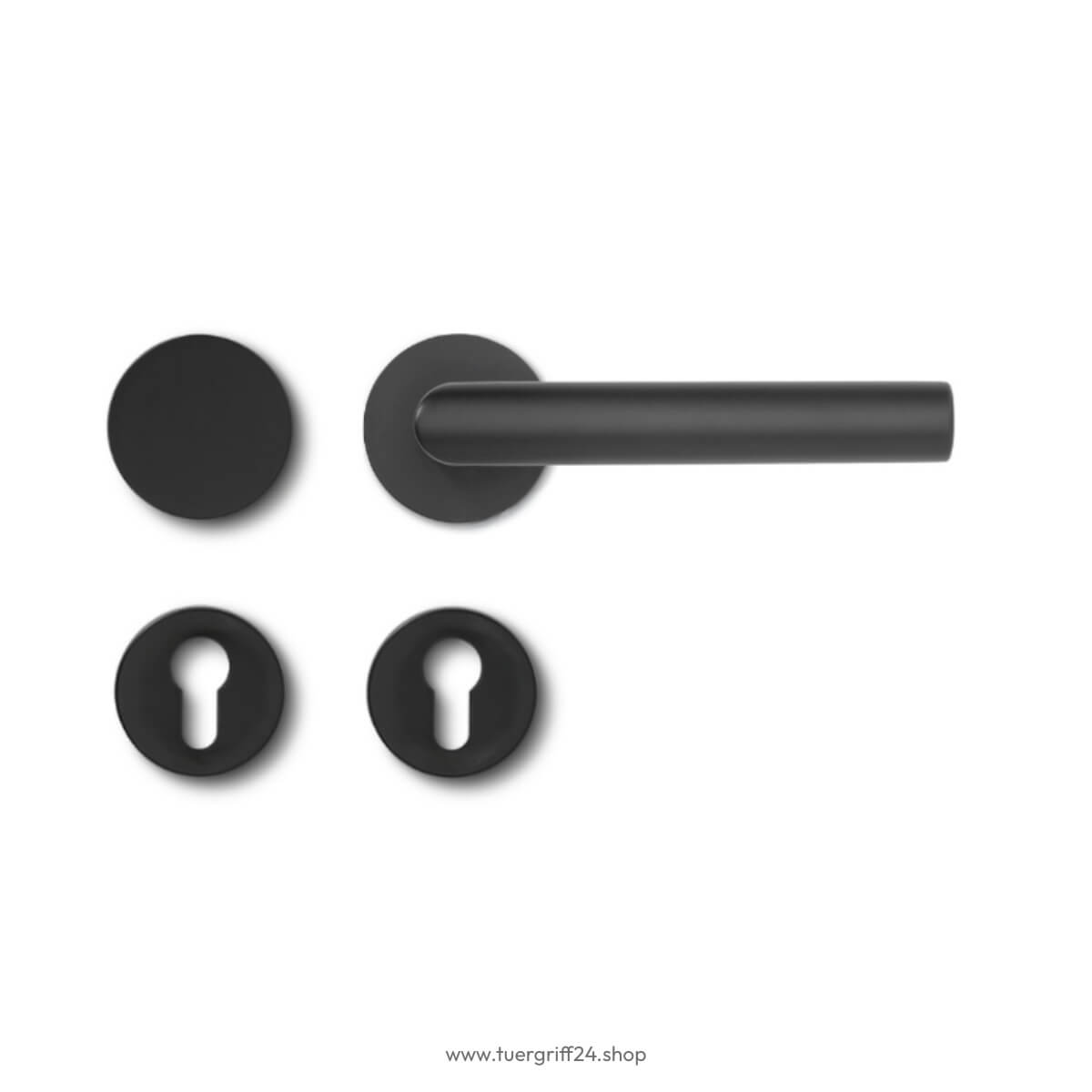

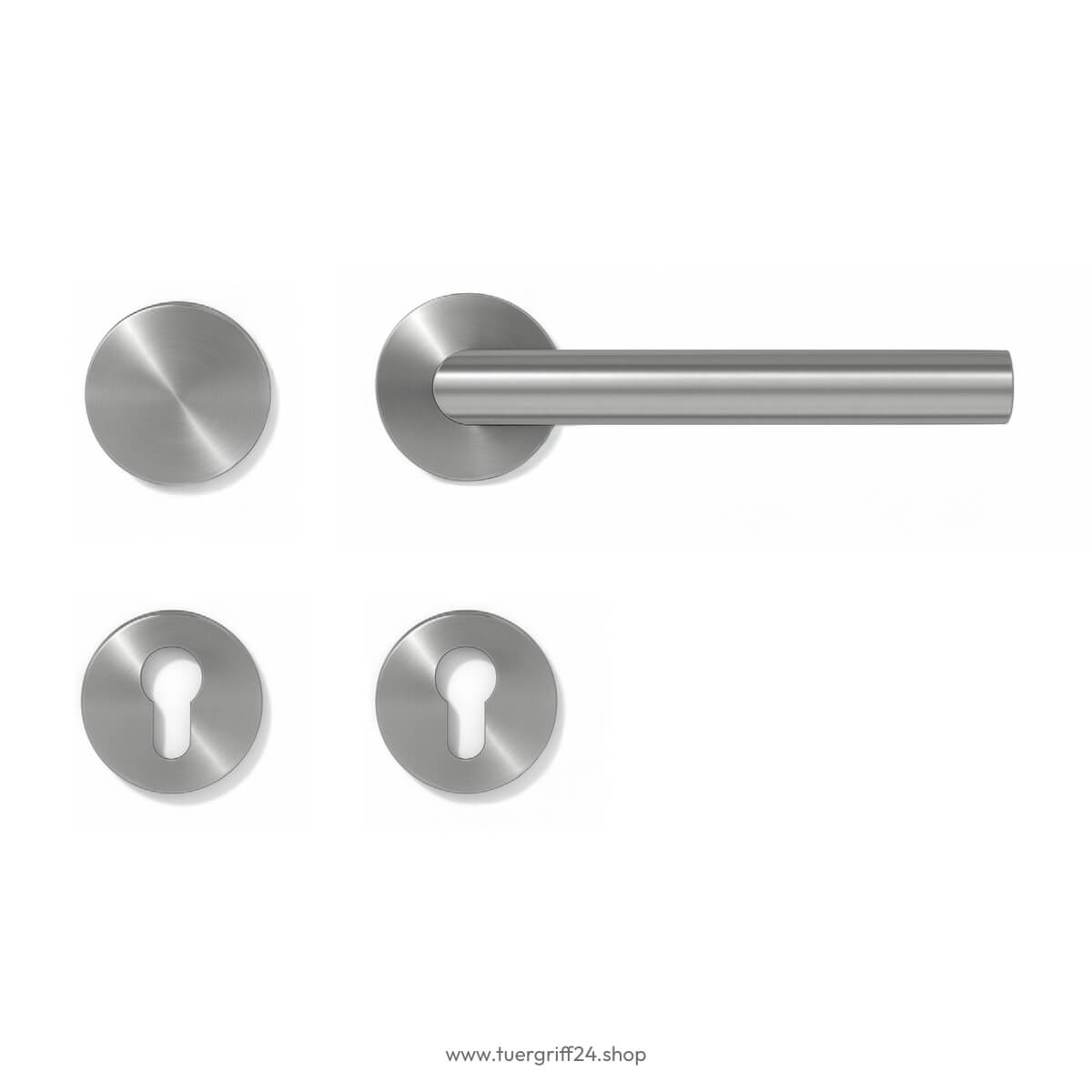

• Wechselgarnitur DIN links

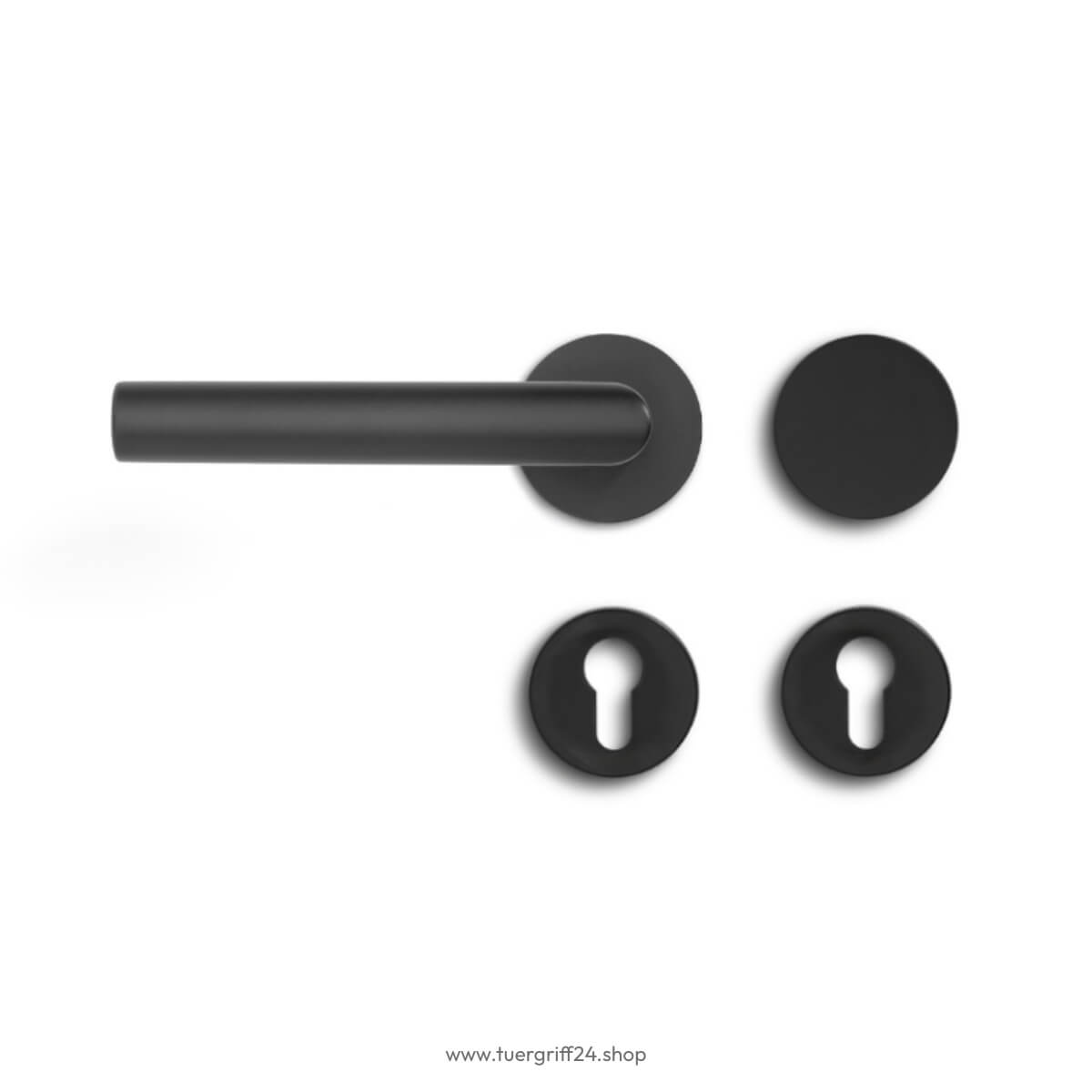

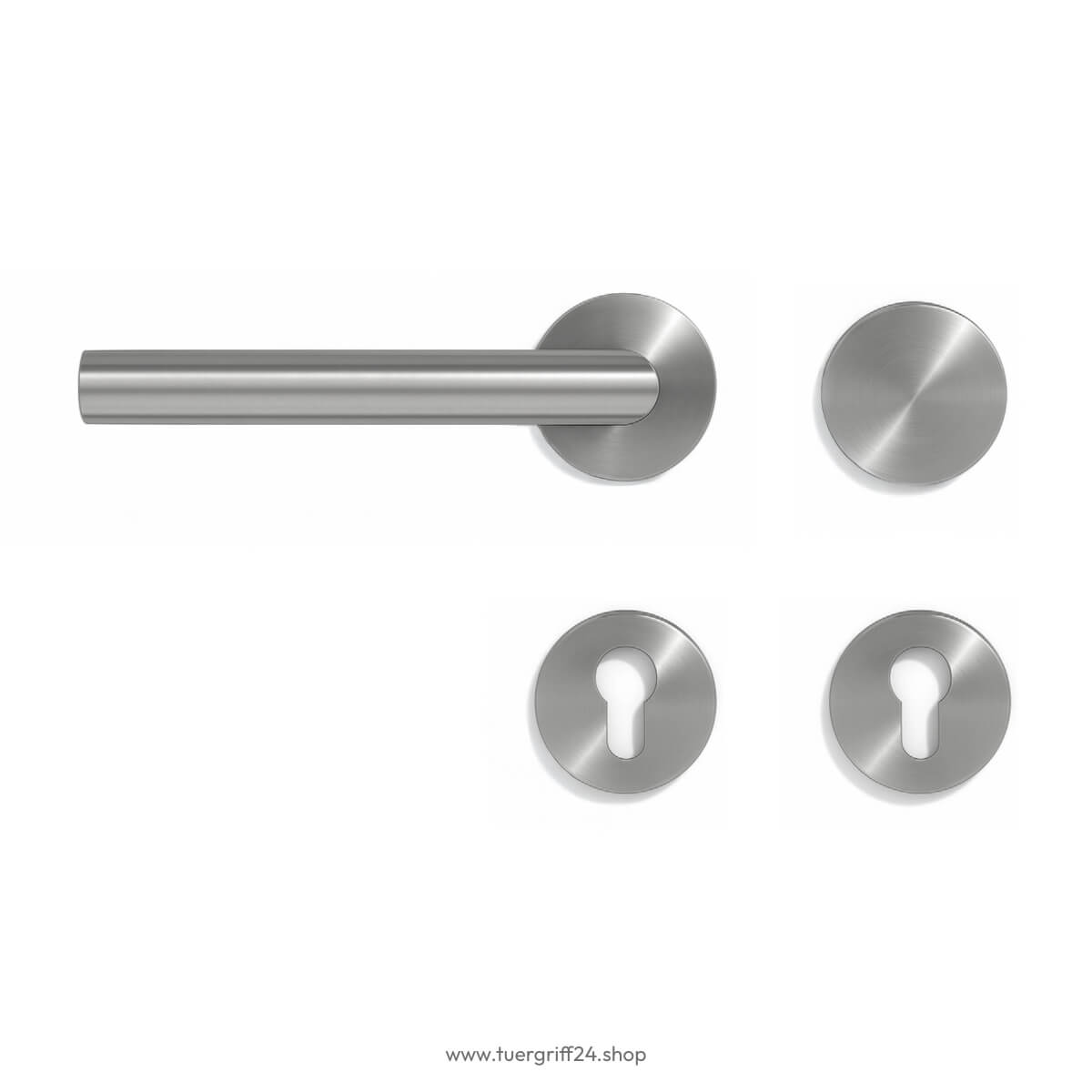

• Wechselgarnitur DIN rechts

DIN-Richtung

Die DIN-Richtung wird anhand der sichtbaren Türbänder bestimmt:

• Scharniere links → DIN links

• Scharniere rechts → DIN rechts

Die Öffnungsrichtung der Tür ist nicht maßgeblich.

Bei Wechselgarnituren bestimmt die DIN-Richtung die Position des beweglichen Drückers.

Lieferumfang

Komplettgarnitur für 1 Tür:

• 2 Türdrücker (bei WE: 1 Drücker + 1 Knauf)

• 2 Magnetunterkonstruktionen

• 2 Deckrosetten

• 8 mm Vierkantstift

• Befestigungsmaterial

• Innensechskantschlüssel

• Montageanleitung

Montage

Die Montage erfolgt über das vorhandene Einsteckschloss mit 8 mm Vierkant.

1. Vierkantstift durch das Schloss führen.

2. Drücker mit integrierter Rosette auf einer Seite aufsetzen.

3. Magnetunterkonstruktion auf der Gegenseite ansetzen und verschrauben.

4. Zweiten Drücker aufstecken und über die Madenschraube fixieren.

5. Deckrosetten magnetisch aufsetzen.

Montagezeit: ca. 10–15 Minuten pro Tür.
Benötigtes Werkzeug: Schraubendreher und beiliegender Innensechskantschlüssel.

Bei Fragen zur Montage unterstützen wir Sie gerne.

Einsatzbereiche

Geeignet für:

• Wohnbereiche

• Büros

• Praxen

• Objektbereiche mit mittlerer Beanspruchung
